T-Suga Original P7P55D-E Core i7 870 2.93GHz  Mem DDR3 4GB  GeForceGTX650 1GB  USB Sound Blaster Digital Music Premium HD


メインマシンの構成

製作日 平成24年12月22日

パーツの紹介 もうこのマザーは売っていないので、ヤフオクで購入しました。本体とリヤパネルだけの新品を香港から買いました。

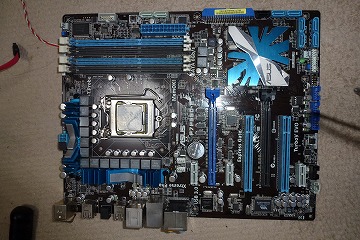

マザーボードはASUSのP7P55D-E です。チップセットはインテルP55でソケットはLGA1155です。 CPUは INTEL Core i7 870 です。コストパフォーマンスに優れています。

CPUクーラーはサイズのKABUTO SCKBT-1000です。巨大なフィンを持つこのクーラーは大型冷却ファン搭載で静かです。

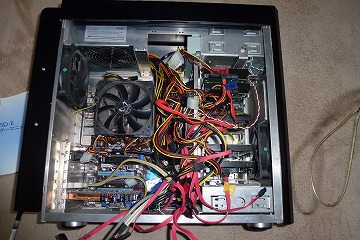

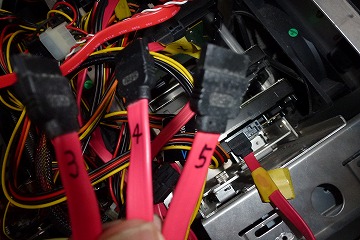

これから古いマザーボードをはずします。型番が同じなので変るころろはないだろうと思ったら結構違っていました。 ハードディスクには番号が振ってあります。8台内蔵できますが、SSD1台を含めて今は7台のHDを積んでいます。 ハードディスクを外してこれからマザーボードを外します。このマザーボードはノースブリッジがおかしくなりました。

組み立て



外した、ハードディスクケースです。真ん中あたりに2.5インチのSSDが入っています。 よく見ると、省略されているインターフェースがあります。IEEE1394とE-SATAがありません。(使ってないので良いのですが)

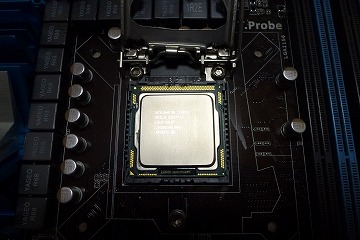

LGA1156スロットにCPUを付けたところです。この上に熱伝導用グリスを塗ってCPUクーラーw0「

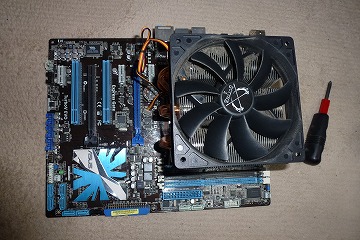

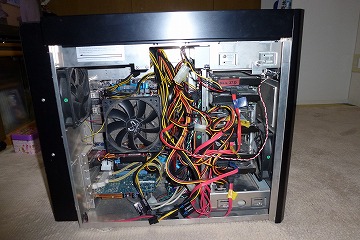

新しいマザーボードにCPU(Core i7 870)に強大なCPUクーラーを付けます。あくまで空冷がもっとうなのでクーラーも巨大です。 ケース(今は無きWindyのケースです)に戻します。電源用のコードが多いのできちんと結線します。

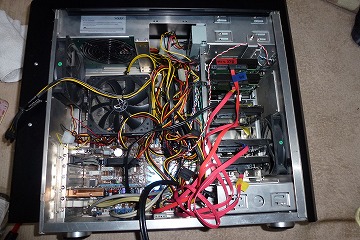

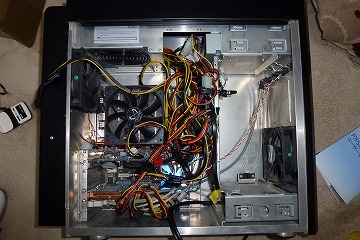

ハードディスクを取り付けました。あとはVGAカードや音源カード(後に片チャンネル壊れて外しました)USB3.0カードを付けます。

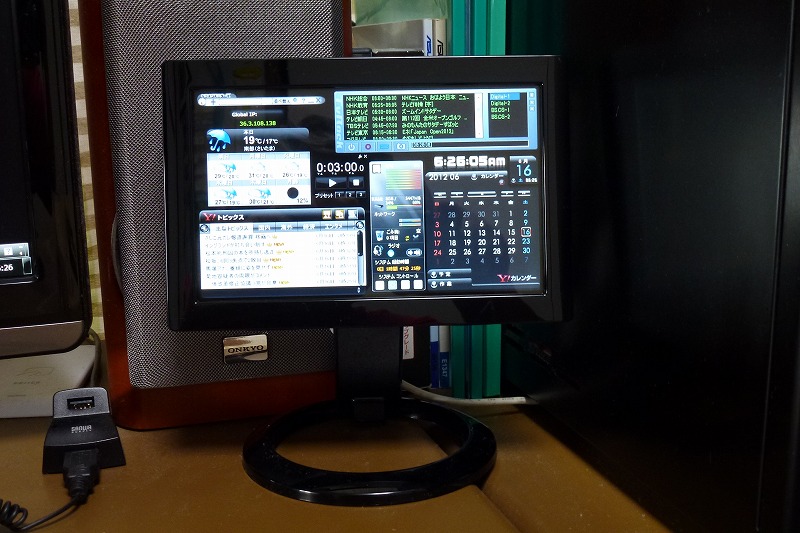

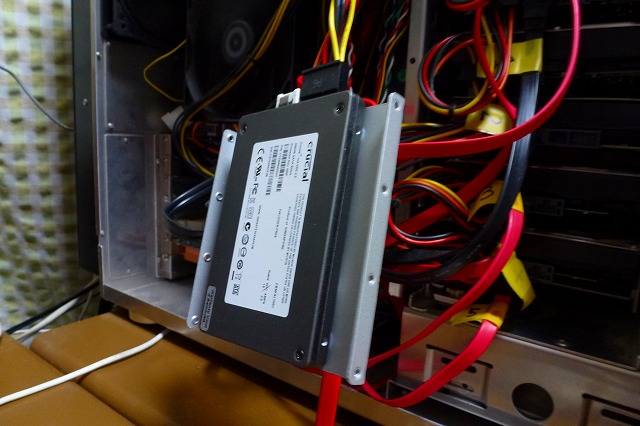

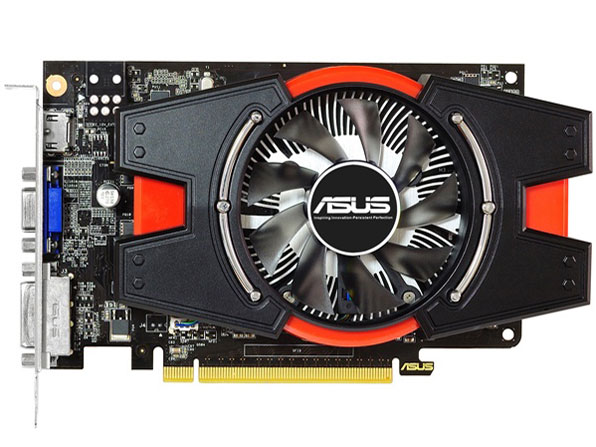

ミドルレンジのVGAカードの中でも安価なASUSのカードを選びました。GT510とは違い、3D描写もかなり強力です。 クーシャルのSSDで256GBあります。アドビのマスターコレクションを使っているのでこのくらいは必要になります。 サブディスプレイは挑戦者のRockVisonです、裸眼で3Dが見られますが、ほとんど使いません。ガジェットを表示させています。

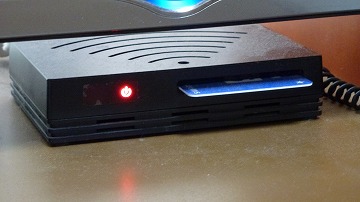

地デジBSCS4チューナー

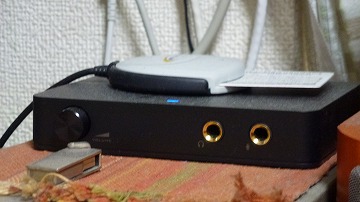

USB Sound Blaster Digital Music Premium HD

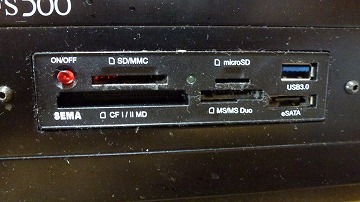

USB3.0用、フロントアクセスパネル



パーツ一覧

T−Suga Original Core i7

マザーボード ASUS P7P55D-E  Chip set Intel P55+ICH10R
CPU Intel Core i7 870  2.93GHz
CPUクーラー Saythe KABUTO SCKBT-1000
メモリ DIMM DDR3 SDRAM PC3-13333 4GB×4
VGAカード

ASUS GeForce GTX 650  [PCIExp 1GB]

サウンドカード USB Sound Blaster Digital Music Premium HD
スピーカー アンプ ONKYO INTEC155BASE-A10  ONKYO SKW-10
ハードディスク SEAGATE ST31000630AS(SATA300 7200rpm 1TB)*2 RAID1

SEAGATE ST3250410AS(SATA300 7200rpm 250GB)*2 RAID0

crucial CT256V4SSD2 (6GB/S ブートドライブ)

光学ドライブ1 IO-DATA DVR-AN16RL
光学ドライブ2 Optic DVD RW AD-7173A
カードリーダー リンクス SFD-321F/T61UJR-3BEZEL (内蔵USB) (90in1)
ケース WinDy ALCADIA FS-500
電源 サイズ 剛力550W
地デジ・BSCS対応チューナー PLEX  PX-W3U2 (USB2.0接続、4チューナー・スプリッタ内蔵 4番組同時録画可能)

現在のマシンについて

もう作成してから3年が立ちます。CPUもついにハスウェルが登場したので夏のボーナスで、マザーインテルZ87とCPU Core i7 4770Kに変えたいところです。
